网络摄像机怎么跟录像机物理接线？（网络拓扑图）

录像机与摄像机的接线指导：

1、“POE摄像机”接POE录像机：

摄像机网线直连录像机的POE网口即可。

2、“非POE摄像机”连接到录像机：

1）摄像机需单独供电，需要给摄像机接上网线；如果摄像机与录像机之间的距离超过一百米，建议中间加交换机或者路由器，交换机或者路由器的个数建议控制在三个及以内；如果距离过远，建议使用光纤收发器传输。

2）如果摄像机支持无线的话，那么进行无线配置，建议摄像机与录像机、路由器之间的距离不要太远，不然无线信号损耗较大。

做好网络连接之后，将录像机的IP地址固定成跟摄像机在一个网段，进行添加即可。

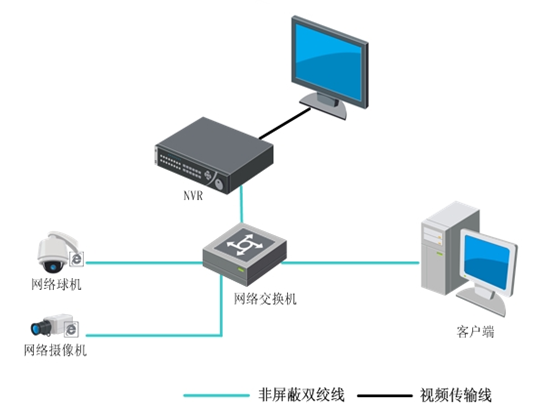

【非POE相机接线图】

---

录像机添加摄像机的具体操作，您可以点击这里查看：海康录像机如何连接/添加摄像机？
